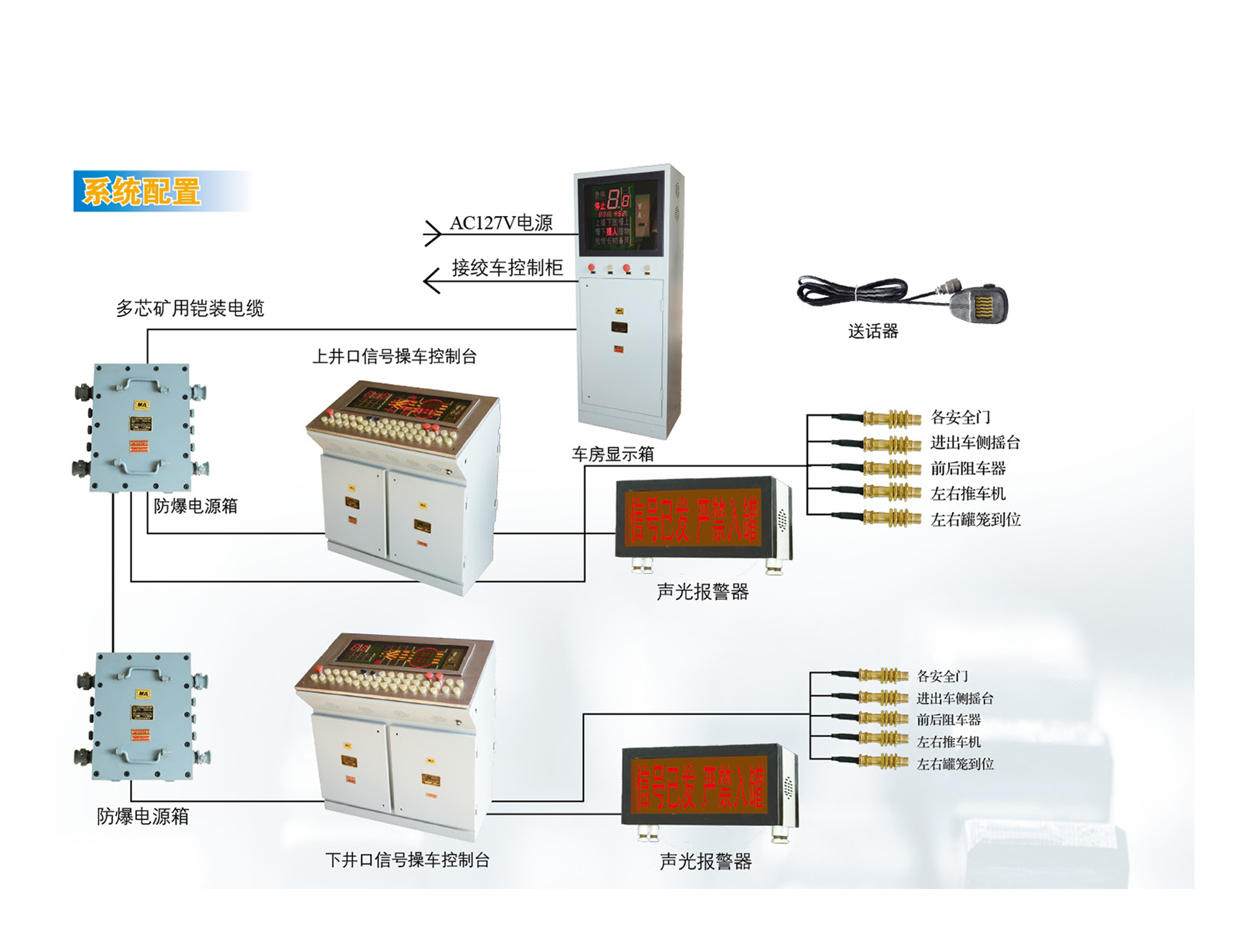

副井信號及操車系統由車房信號顯示柜，上、下井口操車及信號一體化操作臺，上、下井口隔爆兼本安控制箱，上、下井口礦用本安型語言聲光報警器，各種位置傳感器，礦用本安電路用接線盒等設備組成。

基本介紹：副井信號操車系統遠程控制裝置，取消了上下井口信號工，由上下井口主把鉤工在信號房外通過無線遙控裝置操作推車機、阻車器、搖臺、安全門及向提升系統發出信號，在上下井口進車側增加一臺LED顯示屏，能夠顯示各種傳感器的動作狀態，同步顯示操車信號，并且有聲音提示功能。副井信號操車系統遠程控制裝置，為副井提升系統減員增效提供了基礎條件，由原來的絞車司機、信號工、上下井口把鉤工的聯系方式，優化為絞車司機，上下井口把鉤工聯系方式，減少了中間環節，提高了安全系數。

主要特點及創新性：實現副井信號操車設備的遠程操作和就地操作。

在保持原上下井口操作功能不變的情況下，通過增加操車控制器、接收器、遙控器、PLC控制箱等實現遠程操作；

在原來信號操作臺上增加一個本地/遙控的轉換開關，開關在本地狀態時，由操作臺發出信號，當開關在遙控狀態時，由主把鉤工在信號房外的遙控器進行控制；

增加語音通訊無線發送、接受裝置，實現把鉤工之間與絞車司機之間聯絡。新增加的控制箱與原機臺上的控制箱均能獨立操作使用，互為備用。

增加操車控制器、接收器，遙控器為手持式遙控器，由信號把鉤工隨身攜帶，用于信號打點及開關井口安全門、升降搖臺、推車等操作，接收器安裝于就地控制箱內，用于把接收到的信號輸入PLC，執行相應操作。

同時在上、下井口處各設置一套新的單獨控制箱，功能與原控制箱相同，配備本地/遙控的轉換開關，開關在本地狀態時，由該控制箱進行操作，當開關在遙控狀態時，由信號工利用遙控器進行控制。

使用效果：副井信號操車系統遠程控制裝置運行穩定可靠，實現了井口把鉤工與絞車司機的直接聯系，減少了副井操車信號的中間傳輸環節，提升了信號操車系統的操作效率，改變了原來把鉤工需要靠喊、靠手勢向信號工發出指令的方式，杜絕了容易因指令不清楚導致的安全隱患，提高了安全可靠性。
